    雙光警戒攝像機的原理與接線方法(雄邁模組為例)

      現在很多攝像機,在晚上(環境很暗時),紅外燈開啟,圖像是黑白;但有人經過時,這時白光燈會開啟,圖像變成彩色,能更清楚的看清楚人臉與著裝等。那么實現這個的原理是什么呢?下面就用雄邁的IPC模組為例,看是怎么實現的。

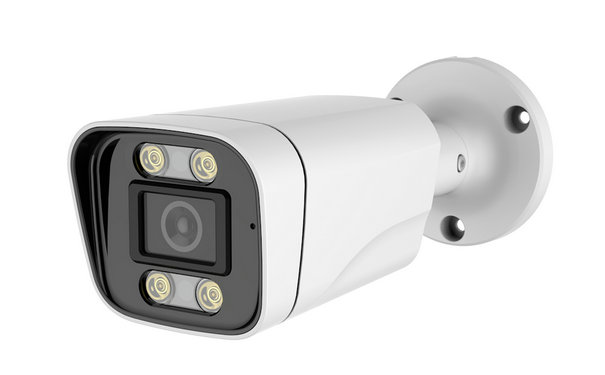

    雙光警戒攝像機

      燈板是飛洋的雙光芯燈板(軟光敏高電平);模組為雄邁的3516EV300+IMX335

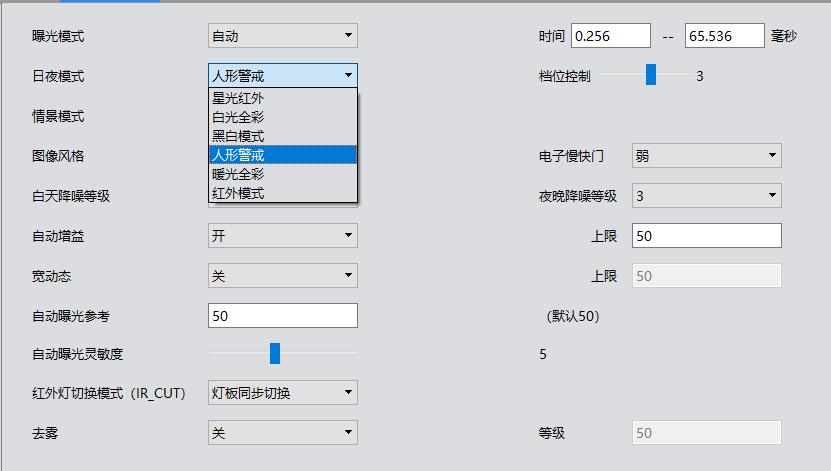

      1、在模組里,把日夜模式改為“智能警戒”,在報警設置里把人形警戒開啟;

    雄邁模組軟件設置智能警戒

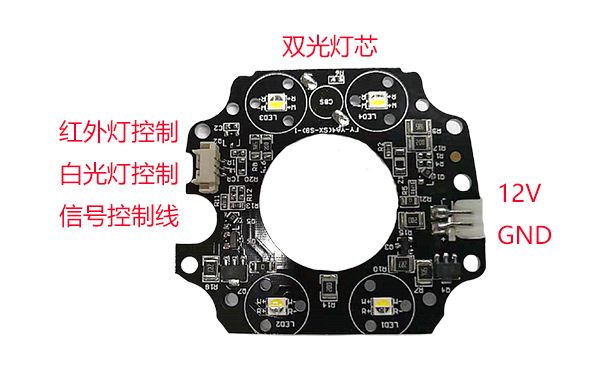

      2、如圖燈板,把燈板的3P信號線與模組的信號線連在一起,燈板的紅外燈控制接模組的IR控制輸出,燈板的白光燈控制接模組的白光燈控制輸出(舊模組為第4腳報警輸入),信號控制線接模組的IR控制輸入。

    飛洋高電平軟光敏雙光燈板接線圖

      3、原理:攝像機感光芯片檢測到環境光線很暗時,會自動變成黑白,同時模組的IR信號給一個3.3V的高電壓,控制燈板紅外燈開啟;當檢測到人形后,報警觸發,攝像機自動變成彩色,這時會有一個信號的3.3V給白光燈控制,白光燈開啟;當人形檢測結束后,會自動變成黑白,紅外燈開啟。
