視頻監控系統中的離防電纜有哪些種類，按照監控攝像頭劃分為網絡與模擬兩大類，常見的視頻監控電纜有下面幾種分類：
模擬視頻監控系統常見的安防電纜有：
第一、同軸電纜：模擬視頻監控系統中多采用同軸電纜傳輸模擬視頻信號，線材多采用SYV75-3、SYV75-5、SYV75-7三種的。這三種規格的線材線徑不同，傳輸距離也有所不同，SYV75-3可傳輸100米以內；SYV75-5可傳輸200米左右；SYV75-7可傳輸?shù)?00米。超過500米中間要接視頻放大器。
第二、485控制線：在模擬監控中，云臺監控攝像頭或者球機控制信號線采用485信號傳輸，云臺監控攝像頭或者球機控制線應采用帶屏蔽層的兩芯線，線徑0.75左右即可，規格型號為RVVP2*0.75。帶屏蔽層的現場抗干擾能力較強。

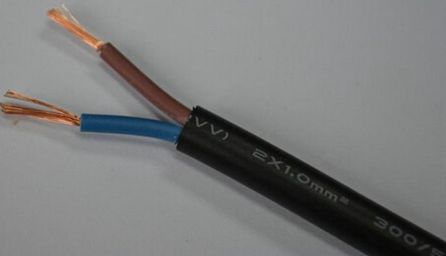

第三、電源線：監控電源線多采用RVV2*1.5、RVV2*1.0、RVV2*0.5的兩芯線，根據傳輸距離及設備功率計算使用電源線的線徑，傳輸距離越遠，設備功率越大，電源線線徑越粗。建議一般使用RVV2*1.0以上的。
網絡視頻監控系統常見的安防電纜有：

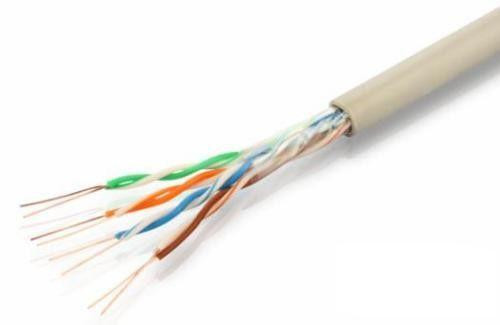

第一、網線：數字視頻監控系統中多采用網線傳輸數字高清壓縮信號。非屏蔽超五類雙絞線可傳輸百兆信號，非屏蔽六類雙絞線可傳輸千兆信號。室外布線可采用室外雙護套網線。必須注意的是，網線傳輸距離不能超過100米，超過100米需增加交換機，并且前端網絡監控攝像頭到后端NVR存儲中間不能相隔四個交換機。否則會導致數據丟包，網絡信號時斷時續，甚至無法正常連接。

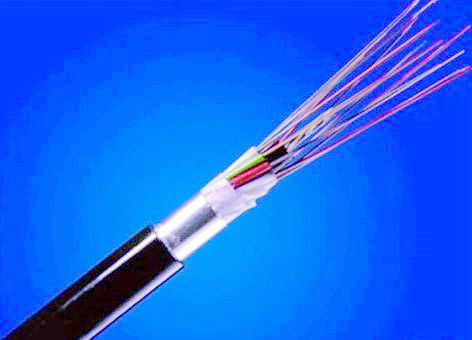

第二、光纖：如果傳輸距離太遠，都需要采用光纖傳輸方式。光纖分為單模光纖和多模光纖，監控工程中多采用單模光纖。單模光纖最遠傳輸距離可達幾十公里，而且傳輸效果穩定，布線方便。一般長距離常見的網絡視頻監控系統都是采用光纖與網線混搭的形式。
注意事項：室外布線可采用架空或地埋的方式，無論是架空或地埋，都要使用穿線管，可以盡可能的保護線材，同時也要加埋鐵線方便后續維護，線頭處要做好標識。室內布線可采用橋架或線槽，特殊場合需采用鍍鋅鋼管，防爆軟管等。
