分享一款4G監控攝像頭的制作以及材料清單(圖文)

　　隨著著4G普及以及4G費用的降低，市場上有很多4G的監控攝像頭，一般分為太陽能低功耗，普通4G，然后又分4G帶WIFI，4G帶有線，4G帶WIFI與有線等，分開來說，4G監控攝像頭其實就是把監控模組與4G模組裝在監控外殼里面而已

　　下面介紹一款自制的4G攝像頭，功能：4MP像素，MIC,喇叭，雙向語音，紅外燈，白光燈，APP，帶WIFI熱點，組裝部分圖以及材料清單

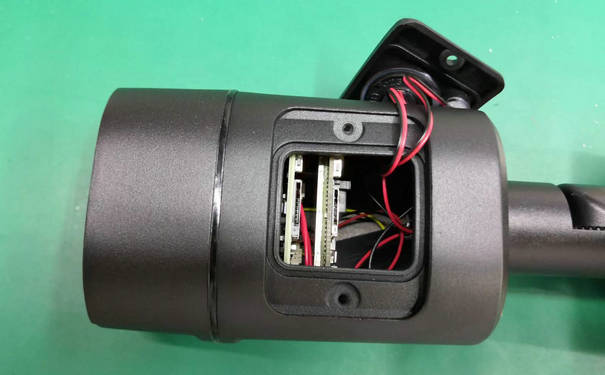

　　先展示整機外觀圖，為60黑色槍機，尾部雙天線，底部有MIC與喇叭，以及安裝TF卡與4G卡

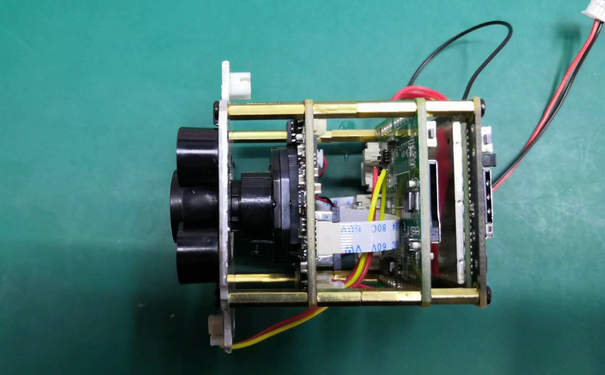

　　模組部分，

　　4G模組有三個天線位置，分別為4G主天線，4G輔天線，WIFI天線，由于外殼只有兩根外置天線，所主有一根為內置天線，默認兩根外置天線為4G主輔天線，內置為WIFI天線，如果對WIFI熱點要求比較高，可以外置4G主天線與WIFI天線，內置4G輔天線。

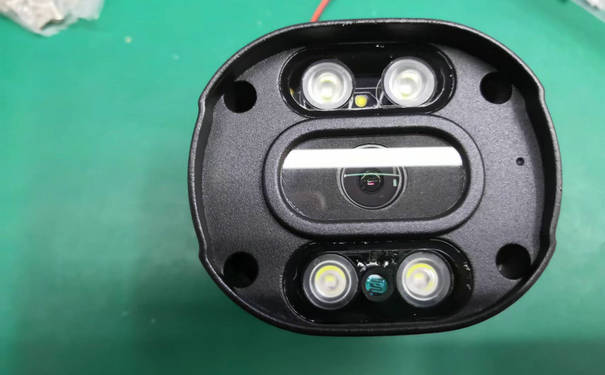

　　正面部分(有黑色裝飾片未裝)，雙光燈板，2.8mm鏡頭

材料清單
名稱	用量	廠家
4G模組38板	1
4MP模組	1
擴展板	1
雙光燈板	1
外殼套件	1
MIC -33DB	1
喇叭 直徑23，8歐1瓦	1
尾線	1
鏡頭 2.8mm5MP	1
IR-CUT	1
4G天線套（含饋線，銅頭，天線桿）	2
WIFI內置天線	1
M2*14銅柱	4
M2*19+3銅柱	4
M2*9+3銅柱	4
PM2*4螺絲	8
PM2*3.5螺絲（鎖IR-CUT）	2
PM2.5*5螺絲（鎖喇叭蓋）	2
PM2.5*18螺絲	4
