怎么測試攝像機的成像質量

安防智庫 2020-07-31 安防知識

　　一套監控系統質量好不好，最直觀的就是視頻監控圖像的展示。當攝像機拍到的圖象，被用來當作重要的安全防范應用或遠程監控應用時，特別是當他用來保護人民生命財產的證據時，圖象的質量就是非常重要。那么，怎么判定一套視頻監控質量的好壞呢?下面分兩部分測試視頻圖像的好壞，第一部分為實驗室環境，第二部分為現場測試。

實驗室場景圖像測試

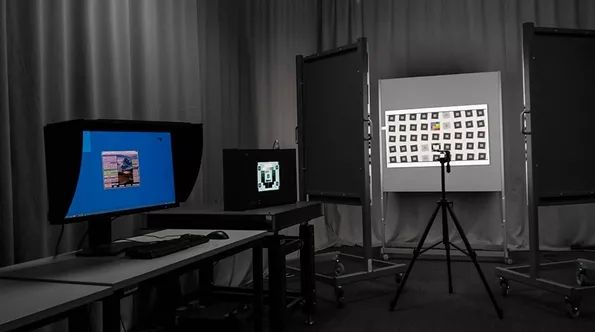

　　實驗室測場景

　　在攝像機生產商一般會建立標準的實驗室，用專業測試設備來測試圖像的質量，通過專業的軟件數據分析，量化數據進行圖像質量的參數調整。而搭建實驗室需要一整套測試設備：中性灰暗室、反射式光源(各種色溫)、透色式光源、各種測試卡、照度計、云臺支架、實景元素、專業的測試軟件(Imatest軟件)等等，這一套設備配齊(低配)的話大概需要幾十萬。

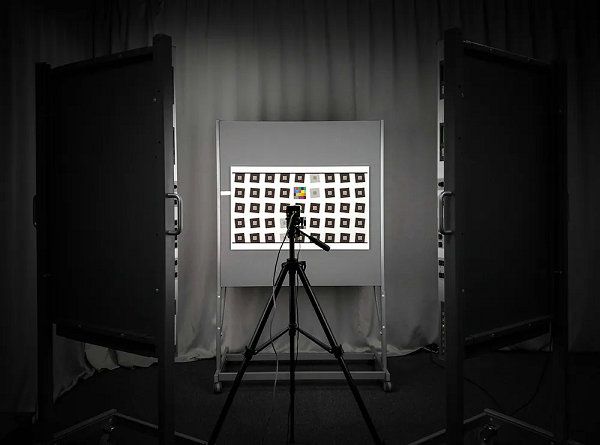

實驗室分辨率測試環境

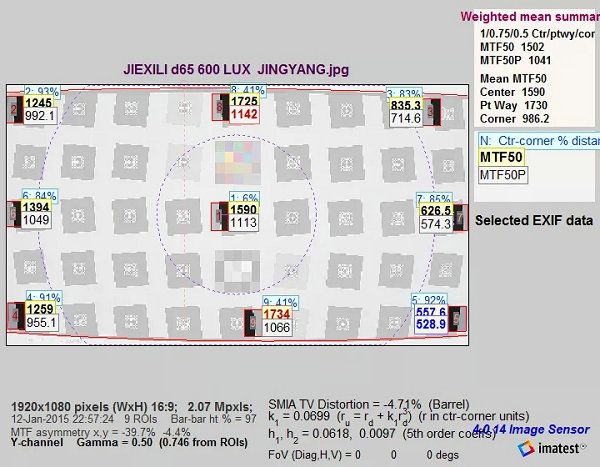

200萬攝像機軟件分析在D65光源下 600lux 下分辨率成像數據

200萬攝像機攝像機在實驗室D65 600lux 下成像原圖

200萬攝像機軟件分析在D65光源下 600lux 下色彩成像數據

　　攝像機成像的兩個關鍵指標，分辨率和色彩，在專業設備下點都能進行量化，通過數據可以得出攝像機整體分辨率基本達到了200萬攝像機的標準，在右下角分辨率偏低，這個可能是裝配鏡頭的原因。圖像色彩這塊：飽和度表現優優秀，色差均值表現優秀，整體色差較小。

　　其他的實驗室測試如：白平衡、寬動態、低照度、信噪比、均一性、碼率等等就不一一介紹了，那么我們平時在項目中使用監控?cái)z像機這塊是怎樣判斷圖像質量的好壞呢?

　　下面通過幾個方法大概介紹一下：

　　1、我們可以先拿攝像機拍個近景圖片，里面最好包括人、靜物、植物等內容。

靜物場景測試圖一

靜物場景測試圖二
靜物場景測試

　　評價方法：圖像清晰細膩，整體畫面較好;豎直邊緣出現輕微摩爾紋現象;花葉顏色和肉眼參考區別不大，字體、圖案清晰辨別。

　　2、在拍朝遠地方拍攝。

遠景測試圖

　　評價方法：景深偏好，圖像通透度性一般，物體的細節還原能力稍差，特別是樹葉、人等密集程度;較高的物體;較暗區域出現拖影現象。

　　3、室內對著窗口拍攝(測試寬動態)

寬動態場景測試(WDR OFF)

寬動態場景測試(WDR ON)

　　評價方法：將攝像機置于寬動態場景下， WDR模式默認關閉，暗區亮度較低，幾乎不能分辨物體。WDR模式打開之后，可手動調節寬動態范圍，隨著WDR模式的遞增，暗區亮度逐漸增強，物體細節的辨識度也逐漸提高。

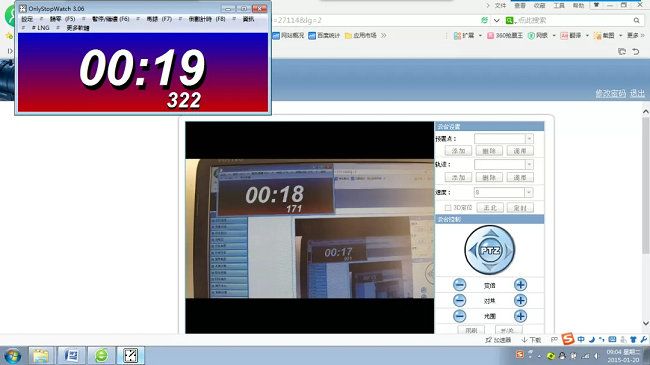

　　4、查看視頻延遲情況。

視頻延遲測試方法
